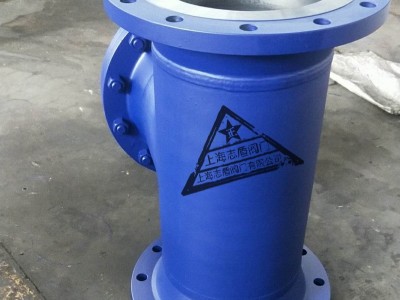

点击图片查看原图【T型法兰过滤器】专业生产厂家，上海市阀商品牌。上海志盾阀门有限公司生产的T型法兰过滤器产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障过滤器产品对工况的适用性、使用寿命长等特点。优质T型法兰过滤器供应商为您提供型号、资料、尺寸。先进的制造设备，近五载T型法兰过滤器专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量T型法兰过滤器产品。
T型法兰过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中， 而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
T型法兰过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型法兰过滤器工作介质：
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
T型法兰过滤器法兰连接尺寸：
| 公称通径 DN |
安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 kg |
||||
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 298 | 158 | 268 | R3/8" | DN20 平面 |
DN20 凸面 |
0.00277 | 13.6 |
| 65 | 337 | 179 | 304 | 0.00421 | 18.9 | |||
| 80 | 370 | 195.5 | 330 | 0.00552 | 24 | |||
| 100 | 432 | 225 | 382 | 0.0088 | 36.3 | |||
| 150 | 557 | 280 | 482 | 0.01696 | 68.9 | |||
| 200 | 678 | 332.5 | 578 | 0.0355 | 140 | |||
| 250 | 791 | 383 | 66 | 0.0529 | 216.2 | |||
| 300 | 918 | 437 | 768 | 0.0686 | 215.3 | |||
T型过滤器对焊连接尺寸：
| 公称通径 DN |
安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 kg |
||||
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 402 | 222 | 46 | R1/3" | DN20 平面 |
DN20 凸面 |
0.00387 | 8.9 |
| 65 | 469 | 255 | 76 | 0.00592 | 12.6 | |||
| 80 | 512 | 282 | 89 | 0.00811 | 15.8 | |||
| 100 | 590 | 330 | 105 | 0.013 | 23.4 | |||
| 150 | 773 | 423 | 143 | R3/4" | 0.026 | 47.2 | ||
| 200 | 951 | 510 | 178 | 0.0459 | 98.4 | |||
| 250 | 1099 | 599 | 216 | 0.0706 | 154.7 | |||
| 300 | 1291 | 691 | 254 | 0.0942 | 232.3 | |||
